A granulatilr er et centralt stykke udstyr, der omdanner løse råmaterialer til ensartet formede pellets gennem ekstruderings-, skære- og formalingsprocesser. Det er meget udbredt i biomasseenergi, kemisk forarbejdning, fødevareproduktion, farmaceutiske produkter og landbrugsfoderindustrien. Dens kernefunktion er at forbedre materialets flydeevne, bulkdensitet og brugsstabilitet og samtidig reducere støvforurening og transporttab. En korrekt konfigureret granulatilr kan forbedre råvareudnyttelsen ved 15 % til 30 % og opretholde pelletdannelseshastigheder ovenfor 95 % , hvilket gør det til den tekniske hjørnesten i moderne pelletproduktionslinjer.
Kernearbejdsprincip: En fire-trins proces fra råmateriale til færdige pellets
Granulatilrens drift kan opdeles i fire kontinuerlige trin: tilførselsforberedelse, ekstruderingsformning, tilskæring i længden og slibning/limning. Procesparametrene på hvert trin bestemmer direkte de fysiske egenskaber og udseendekvaliteten af de endelige pellets.
Fodringsforberedelsesstadiet
Råmaterialer føres først ensartet ind i maskinen via vibrerende fødere. For materialer med højere fugtindhold kræves en fortørringsbehandling, før de går ind i hovedenheden, for at kontrollere fugten inden for 8 % til 15 % for at forhindre vægvedhæftning eller løs pelletdannelse under ekstrudering. Foderhastighedsstabilitet påvirker direkte outputudsving, hvilket typisk kræver fodringsafvigelse kontrolleret inden for ±5 % af den indstillede værdi.
Ekstrusionsformningsstadiet
Materialet presses gennem matricehullerne under kraftig kompression fra dobbelte roterende ruller eller skruer og danner kontinuerlige strimler. Nøglekontrolparametre omfatter:
- Rullespalte: 0,5 mm til 2,0 mm ; for lille fremskynder slid, for stor resulterer i utilstrækkelig pellets tæthed
- Ekstruderingstemperatur: 60°C til 120°C , dynamisk justeret baseret på materialesmelteegenskaber
- Dyse hul længde-til-diameter forhold: 3:1 til 8:1 ; højere forhold forbedrer pellets kompakthed, men øger energiforbruget proportionalt
- Hovedmotoreffekt: almindelige konfigurationer spænder fra 55 kW til 90 kW , svarende til kapacitetsintervaller på 200 kg/t til 800 kg/t
Skæring til længde og slibning/størrelse
Strimmelmateriale skæres til i indstillede længder af legerede skæreklinger, og går derefter ind i slibezonen for overfladebehandling. Bladets hastighed indstilles typisk mellem 800 og 1500 o/min , og med variabel frekvens hastighedskontrol, præcis pellet længde kontrol indeni 2 mm til 30 mm kan opnås. Jordpiller skal passere gennem en vibrerende skærm til sortering, med skærmåbningen generelt indstillet til 1,2 gange målpartikelstørrelsen som den øvre grænse for at sikre størrelseskoncentration af færdige pellets.
Typisk udstyrskonfiguration og sammenligning af præstationsparametre

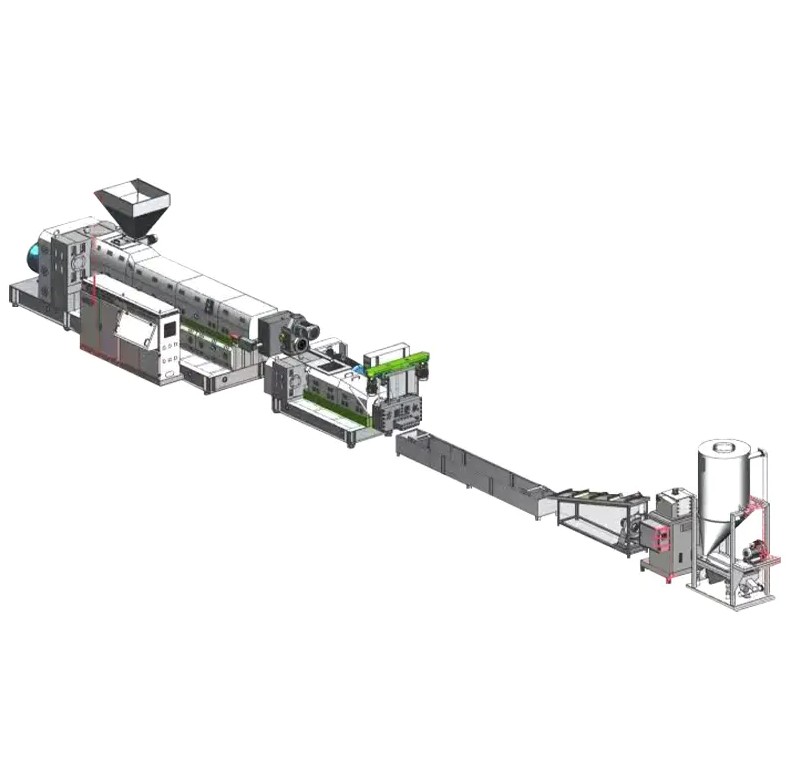

En komplet pelletproduktionslinje består af en hovedmaskine, hjælpeudstyr og støttesystemer. Udvælgelsen af hver enhed skal matche råvareegenskaber, kapacitetsmål og færdigvarespecifikationer. Følgende tabel sammenligner ydeevneparametre for almindelige konfigurationsskemaer.
| Udstyrsenhed | Nøglespecifikationer | Præstationsindikatorer | Funktionsbeskrivelse |
|---|---|---|---|
| Hovedekstruder | Skruediameter 175 mm, reduktionsforhold 1:20 | Motor 90 kW , kapacitet 500 kg/t | Kerneekstruderingsdannende enhed |
| Komprimerende indføringsbeholder | Volumen 720 L, variabel frekvenskontrol | Motor 55 kW , fodringsensartethed ±3 % | Forbehandling og stabil fodring |
| Transportbåndsføder | Længde 5 m, båndbredde 600 mm | Formidlingshastighed 0,5 til 2,0 m/s | Kontinuerlig transport af film eller løst materiale |
| Hjælpeekstruder | Skruediameter 175 mm, enkeltskærms matricehoved | Motor 30 kW , hjælpeplastificering | Sekundær ekstrudering for at forbedre kompaktheden |
| Kølevandstank | Rustfrit stål, længde 4 m | Vandtemperaturkontrol 15°C til 25°C | Hurtig formning for at forhindre vedhæftning |
| Blæsende tørrestativ | Højtryksventilator, rustfri stålkonstruktion 2,5 m | Lufttryk ≥3000 Pa | Fjern resterende overfladefugt |
| Gantry Pelletizer | Klinge i legeret kogeplade, hastighedsregulering med variabel frekvens | Hastighed 800 til 1500 rpm | Præcis afskæring i længden |
| Opbevaringsspand i rustfrit stål | Højtryksventilatortransport, volumen 1 m³ | Lagerkapacitet 500 kg | Buffring og homogenisering af færdigt produkt |
Som vist i tabellen er effektforholdet mellem hovedekstruderen og komprimeringsføderbeholderen ca 1,6:1 , et forhold valideret af ingeniørpraksis for at opretholde stabilt ekstruderingstryk og samtidig sikre output. Tilpasningen af køletankens længde med linjehastigheden er lige så kritisk: ved en linjehastighed på 5 m/min , giver en 4 m tank ca 48 sekunder af afkølingsopholdstid, tilstrækkelig til at reducere materialets overfladetemperatur under 40°C , der opfylder formkravene til efterfølgende skæreoperationer.
Fem nøgleanvendelsesområder: Real-World Engineering Værdien af pelletiseringsteknologi
Den tekniske værdi af granulatilrer demonstreres af deres tværindustrielle tilpasningsevne. De følgende fem felter illustrerer de specifikke effektivitetsgevinster, som pelletiseringsprocesser medfører:
Biomasse energisektoren
Komprimering af landbrugs- og skovbrugsaffald til biomassepillebrændstof giver en brændværdi på 4000 til 4800 kcal/kg , der nærmer sig mellemgradigt bituminøst kulniveau. Pellet brændstof forbrænding effektivitet er 20 % til 30 % højere end direkte afbrænding af løst materiale, med støvemissioner reduceret med over 60 % . En produktionslinje med en timeproduktion på 1 ton kan behandle 3000 tons af halm eller flis årligt, svarende til at udskifte ca 1500 tons af standardkul.
Kemi- og plastgenbrugssektoren
Efter vask og makulering kommer affaldsplastfilm ind i granulatoren til genbrug. Smelteindekset for genanvendte pellets kan komme sig til 85 % til 95 % af nyt materiale. Tager man PP-filmgenanvendelse som et eksempel, stiger bulkdensiteten efter granulering fra 0,15 g/cm³ for løst materiale til 0,55 g/cm³ , hvilket reducerer transportomkostningerne med ca 70 % og lagerpladsbelægning ved 65 % .
Fødevareindustrien
I korndybdeforarbejdning bruges granulatorer til at fremstille ekstruderede pellets eller omstruktureret ris. Pelletisering reducerer rehydreringstiden med 40 % og forbedrer smagens ensartethed markant. For eksempel, efter ekstruderingsgranulering, stiger majsstivelses koldtvandsopløselighed fra 8 % to 35 % , stærkt udvidende applikationsscenarier.
Farmaceutisk formuleringssektor
Efter våd eller tør granulering viser lægemiddelpulverpellets forbedret flydeevne: hvilevinklen forbedres fra 45° til 55° for løst pudder til 25° til 35° , mere end en fordobling af flydeevnen. Dette muliggør efterfølgende tabletkomprimeringsoperationer for at reducere tabletvægtsvariation fra ±7 % to ±3 % , der effektivt sikrer doseringsnøjagtighed af orale faste præparater.
Landbrugets foderstofsektor
Efter foderpillering stiger husdyrfoderoptaget med 10% til 15% , og foderomsætningsforholdet forbedres med 8 % to 12% . I mellemtiden forbliver pellettilførselsstøvningshastigheden under transport under 3 % , sammenlignet med tab af løst foder typisk så høj som 15 % til 20 % . For en foderstofvirksomhed med en årlig produktion på 100.000 tons , kan vedtagelse af pelletiseringsprocesser reducere råmaterialespild med ca 12.000 tons om året.
Udvælgelse og konfigurationsanbefalinger: En praktisk guide til at matche råvareegenskaber med kapacitetsmål
Ved køb af en granulator skal virksomhederne grundigt vurdere fire dimensioner: råvareegenskaber, kapacitetskrav, færdigvarespecifikationer og energibudgetter. Følgende er vigtige valgpunkter:
- Råmaterialekompatibilitet : Fiberbaserede materialer bør prioritere granulatorer af rulletype, mens termoplastiske materialer er bedre egnede til skrueekstruderingstyper; materialer med et fugtindhold, der overstiger 20 % skal være udstyret med fortørresystemer
- Kapacitetsskalering : Laboratorieskala vælger 10 til 50 kg/t udstyr, pilotlinjer vælge 100 til 300 kg/t , og industrielle masseproduktionslinjer vælger konfigurationer ovenfor 500 kg/t
- Valg af dysehul : Biomasse pellets almindeligt anvendt 6 mm til 8 mm åbninger, foderpiller bruger for det meste 3 mm til 5 mm , og genbrugte plastpiller er udvalgt baseret på nedstrøms sprøjtestøbemaskines skruespecifikationer på 2 mm til 4 mm
- Præcision af temperaturkontrol : Temperaturregulatorer skal opnå præcision af ±1°C med multi-zone uafhængig temperaturkontrol for at forhindre lokal overophedning og materialenedbrydning
- Bladmateriale : Ved bearbejdning af materialer, der indeholder glasfiber eller fyldstoffer med høj hårdhed, skal der anvendes legeret stål eller hårdmetalklinger; værktøjsstålblade er tilstrækkelige til konventionelle materialer
Derudover anbefales det at prioritere modeller udstyret med dual-screen skiftere. Dobbeltskærmsdesign tillader skærmskift uden at stoppe maskinen, hvilket reducerer outputtab forårsaget af skærmskift fra 8 % to 12% på enkeltskærmsmodeller til nedenfor 1 % — Især kritisk for kontinuerlig produktion.
Drift og vedligeholdelse Essentials: Nøgleforanstaltninger til at forlænge udstyrets levetid og sikre pillekvalitet
Stabil granulatordrift afhænger af standardiserede vedligeholdelsesstrategier. Følgende vedligeholdelsescyklusser og inspektionselementer er kompileret baseret på industriens bedste praksis:
| Komponentnavn | Inspektionscyklus | Vedligeholdelsesindhold | Acceptkriterier |
|---|---|---|---|
| Skrue og tønde | Hver 500 driftstimer | Mål afstand, rengør kulstofaflejringer | Klarering ≤0,3 mm |
| Die Screen Filter | Hver shift or when pressure differential exceeds limits | Udskift eller rengør skærmen | Trykforskel ≤5 MPa |
| Skærebladssamling | Hver 200 driftstimer | Undersøg kantslid, juster spillerum | Kantafrunding ≤0,1 mm |
| Gearkasse smøremiddel | Hver 6 måneder | Prøvetestning, udskift gammel olie | Syreværdi ≤1,0 mgKOH/g |
| Temperaturkontrolsystem | Månedligt | Kalibrer termoelementer, inspicér varmeelementer | Afvigelse ±1°C |
Streng overholdelse af ovenstående vedligeholdelsesplan kan forlænge den gennemsnitlige tid mellem fejl (MTBF) fra et gennemsnit på 800 timer til over 1500 timer , samtidig med at pelletkvalitetsudsving forårsaget af udstyrsfejl indeni kontrolleres ±2 % .
Industry Outlook: Intelligent og grøn udvikling af pelletiseringsteknologi
Granulator teknologien gennemgår en dybtgående transformation fra mekanisering til digitalisering og fra højt energiforbrug til lavt kulstofforbrug. Inden for den næste 3 til 5 år , vil følgende tendenser omforme industrilandskabet:
- Intelligent adaptiv kontrol : Ekstruderingsparameter-selvreguleringssystemer baseret på materialeegenskaber i realtid kan komprimere opstartsfejlretningstiden fra 2 til 3 timer til under 20 minutter
- Spildvarmegenvinding og energioptimering : Brug af spildvarme fra køle- og hærdningssektioner til råvareforvarmning kan reducere det samlede energiforbrug ved 18 % til 25 %
- Modulært hurtigt skift : Modulært design af matricehoveder og klingesamlinger reducerer produktspecifikationsskiftetiden fra 4 timer to 30 minutter , forbedring af økonomien ved små-batch, multi-variety produktion
- Fuld livscyklusdatasporbarhed : Produktionsparametre, råmaterialepartier og kvalitetsinspektionsresultater for hver batch pellets registreres fuldt ud på blockchain og opfylder kravene til compliance audit for fødevare- og farmaceutiske industrier
Sammenfattende, som kerneudstyret i pelletiseringsproduktion, bestemmer granulatorens tekniske modenhed og konfigurationsrationalitet direkte materialekonverteringseffektiviteten, stabiliteten i det færdige produkts kvalitet og produktionsomkostningerne. Ved præcist at matche råvareegenskaber med udstyrsparametre, implementere forebyggende vedligeholdelsesstrategier og holde trit med intelligente opgraderingstrends, kan virksomheder opnå effektiv, standardiseret og bæredygtig pelletproduktion på tværs af flere felter, herunder biomasseenergi, kemisk genanvendelse, fødevarer og farmaceutiske produkter og landbrugsfoder.
